Purger un bloc ABS avec une valise de diagnostic

Une purge bloc ABS ne se résume pas à ouvrir quatre vis de purge. Sur une Peugeot 406 Coupé, une bulle d’air restée dans le modulateur hydraulique peut donner une pédale longue, spongieuse ou qui s’enfonce au premier appui. La purge classique renouvelle très bien le liquide dans les canalisations et les étriers, mais elle ne chasse pas toujours l’air emprisonné derrière les électrovannes du boîtier ABS.

La bonne méthode dépend du modèle exact, de l’année, de la motorisation et surtout de ce qui a été démonté. Une 406 Coupé V6, une 2.0 16V et une 2.2 HDi peuvent recevoir des montages de freinage différents selon leur phase et leurs équipements. La berline et le break 406 peuvent partager certains éléments, sans que l’ordre de montage, les raccords ou la référence du bloc soient automatiquement identiques. Relevez la référence gravée sur le modulateur avant toute commande ou intervention.

Sommaire

  • Quand une purge ABS avec valise est nécessaire
  • Diagnostic avant d’ouvrir le circuit
  • Matériel, sécurité et liquide compatible
  • Procédure de purge du bloc ABS avec une valise
  • Peut-on purger l’ABS sans valise ?
  • Erreurs qui laissent une pédale molle

Quand faut-il purger le bloc ABS ?

Une purge liquide de frein avec ABS devient spécifique lorsque le circuit a été ouvert en amont du bloc hydraulique, lorsque le maître-cylindre a été remplacé, ou après le remplacement du modulateur. C’est aussi le cas après un réservoir de liquide vidé par erreur pendant une purge, une grosse fuite sur une canalisation ou un remplacement de bloc ABS 206, 306, 406 ou 207.

À l’inverse, pour un simple entretien périodique sans mise à sec du bocal, une purge de frein conventionnelle suffit généralement : le liquide est remplacé aux quatre roues et l’ABS n’a pas besoin d’être activé. Confondre ces deux situations conduit soit à utiliser la valise inutilement, soit à laisser de l’air dans le modulateur après une réparation lourde.

Une pédale longue après le changement des plaquettes n’indique pas forcément un défaut d’ABS. Contrôlez d’abord le niveau de liquide, le montage des plaquettes, les coulisseaux d’étrier, les fuites et l’état des flexibles.

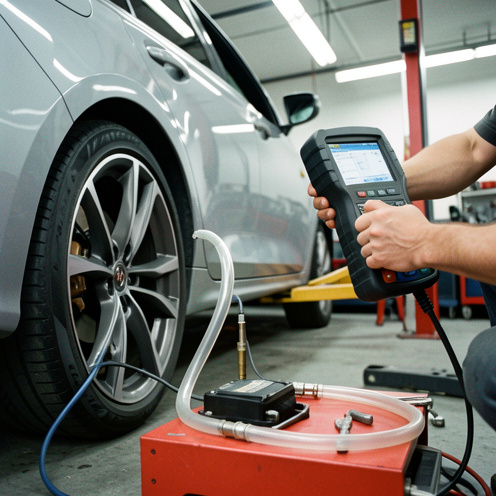

Bloc ABS automobile en cours de purge avec une valise de diagnostic et un flexible de liquide de frein dans un atelier mécanique.

Diagnostic : reconnaître l’air dans le circuit ABS

Avant de lancer une purge ABS avec valise, faites un contrôle méthodique. Moteur arrêté, la pédale doit devenir ferme après plusieurs appuis. Moteur démarré, elle descend légèrement avec l’assistance de freinage, puis doit conserver une course cohérente. Une pédale qui remonte après un pompage répété évoque souvent de l’air ; une pédale qui s’enfonce progressivement sous pression peut aussi révéler une fuite interne du maître-cylindre.

  • Inspectez chaque raccord, flexible, étrier et cylindre de roue en cas de tambours.
  • Vérifiez que le bocal n’a jamais été vidé durant l’intervention.
  • Lisez les défauts du calculateur ABS : défaut de capteur de roue et défaut hydraulique ne demandent pas le même diagnostic.
  • Contrôlez la tension de batterie : une procédure d’activation des électrovannes ne doit pas être interrompue.
  • Identifiez le bloc par sa référence, pas seulement par l’appellation « bloc ABS Peugeot ».

Un voyant ABS allumé ne prouve pas la présence d’air. Un capteur de roue, une couronne cible, un faisceau ou une alimentation de pompe peuvent être en cause. Inversement, une bulle d’air dans le bloc peut ne déclencher aucun voyant, tout en dégradant la sensation à la pédale.

Outillage et niveau de difficulté

Niveau : confirmé. Durée : 1 h 30 à 3 h selon l’état des purgeurs. Budget : 15 à 35 € de liquide et consommables si vous possédez déjà l’outil de diagnostic ; comptez davantage en atelier si le bloc doit être réamorcé ou si un raccord est grippé.

  • Valise de diagnostic capable d’accéder au calculateur ABS et de lancer l’activation hydraulique ; un lecteur OBD générique effaçant seulement les défauts ne suffit pas.
  • Liquide de frein conforme à la préconisation inscrite sur le bouchon du bocal ou dans la documentation du véhicule, souvent DOT 4 sur 406.
  • Appareil de purge sous pression réglé modérément, ou assistant fiable pour la méthode à la pédale.
  • Clé à tuyauter adaptée aux vis de purge, tuyau transparent et récipient.
  • Gants, lunettes, chiffons et nettoyant : le liquide de frein attaque rapidement les peintures.
  • Chargeur de maintien de batterie si la session de diagnostic est longue.

Ne retirez pas un fusible ABS pour purger le circuit. Cette pratique ne remplace aucune procédure hydraulique et peut ajouter un défaut mémorisé. Ne desserrez jamais les raccords haute pression du boîtier ABS contact mis ou pendant l’activation de la pompe.

Comment purger le circuit ABS avec une valise

La désignation du menu varie selon le logiciel : « purge », « remplissage du bloc hydraulique », « activation pompe » ou « commande des électrovannes ». Suivez impérativement les instructions affichées par l’outil pour le calculateur monté sur votre 406 Coupé. L’ordre des roues peut différer selon le circuit et la génération du bloc ; ne l’improvisez pas.

  1. Placez l’auto à plat, sécurisez-la sur chandelles et retirez les roues si l’accès aux purgeurs l’exige. Le frein de stationnement doit être desserré pour traiter les roues arrière.
  2. Aspirez le vieux liquide du bocal sans découvrir les orifices, puis remplissez avec du liquide neuf. Maintenez constamment le niveau entre mini et maxi.
  3. Réalisez une première purge de frein aux roues dans l’ordre prescrit pour le véhicule. Utilisez un tuyau transparent afin de surveiller les bulles et la couleur du liquide.
  4. Branchez la valise, sélectionnez le calculateur ABS, lisez puis notez les défauts avant effacement. Lancez ensuite la fonction de purge bloc ABS.
  5. Quand la valise commande la pompe et les électrovannes, ouvrez la vis de purge indiquée à l’écran ou suivez la séquence demandée. Avec une purge sous pression, gardez une pression stable et raisonnable ; à la pédale, l’assistant ne relâche la pédale qu’une fois le purgeur refermé.
  6. Répétez la séquence pour chaque circuit demandé, puis effectuez une nouvelle purge complète aux roues. C’est cette seconde passe qui évacue le liquide et les microbulles déplacés par le modulateur.
  7. Coupez le contact, ajustez le niveau, nettoyez toute trace de liquide et contrôlez la fermeté de la pédale avant de remonter les roues.

Après remontage, serrez les roues au couple prévu par le constructeur pour vos jantes et votre monte. Faites un essai à faible vitesse dans un endroit dégagé : la pédale doit rester ferme, le véhicule ne doit pas tirer au freinage et aucun voyant ne doit se rallumer.

Purger ABS sans valise : ce qui est possible et ce qui ne l’est pas

La question « comment purger les freins d’une voiture avec ABS » appelle une réponse nuancée. On peut purger les freins d’une voiture équipée d’ABS sans valise tant que l’air est resté dans les canalisations ou aux étriers et que le bocal n’a pas été vidé. C’est la situation courante d’une purge frein 206, d’une purge frein 306 ou d’un entretien sur 406.

En revanche, purger ABS sans valise devient aléatoire si de l’air a pénétré dans le boîtier ABS. Freiner volontairement sur sol glissant pour déclencher le système n’est pas une méthode de réparation : elle est peu maîtrisable, dangereuse et ne garantit pas l’ouverture de toutes les électrovannes. La valise reste la solution propre pour commander le cycle du modulateur.

Cas fréquents : bloc ABS 206, 207 et 406

Les recherches sur le bloc ABS 206, le boîtier ABS 206 ou un bloc ABS Peugeot 207 neuf concernent souvent un remplacement complet. Le principe reste le même : identifier précisément la référence, monter un élément compatible, remplir le circuit, effectuer une purge initiale puis la procédure pilotée par diagnostic. Un tuto remplacement bloc ABS 206 valable pour une petite citadine ne doit pas être transposé aveuglément à une 406 Coupé : nombre de sorties hydrauliques, raccords, support et codage éventuel peuvent différer.

Après un remplacement bloc ABS 206 ou 406, une pédale ferme au garage ne dispense pas de la purge assistée si le bloc a été ouvert à l’air. Si la valise refuse la procédure, corrigez d’abord les défauts actifs, rechargez la batterie et vérifiez les fusibles ainsi que l’alimentation de pompe. Un bloc d’occasion défaillant, un maître-cylindre fatigué ou un purgeur cassé ne seront pas résolus par une séquence de diagnostic.

Purge bloc ABS : ce qu’il faut retenir

Une purge bloc ABS avec valise sert à déplacer l’air retenu dans le modulateur après une intervention qui a ouvert ou vidé le circuit. Sur une Peugeot 406 Coupé, commencez par identifier le montage exact et éliminer les causes mécaniques d’une pédale molle. Gardez le bocal plein, utilisez le liquide adapté, suivez l’ordre imposé par la valise et terminez toujours par une purge aux quatre roues. Si la pédale reste anormale, si une fuite apparaît ou si le voyant ABS persiste, immobilisez l’auto et confiez le diagnostic hydraulique à un professionnel.
