Localiser et utiliser la prise OBD d’une Peugeot 406
La prise OBD 406 permet de lire les défauts mémorisés par les calculateurs, de contrôler certaines valeurs moteur et d’effacer un voyant après réparation. Son emplacement dépend surtout de la carrosserie et de la phase : berline, break et Coupé ne présentent pas toujours le même habillage sous le tableau de bord. Avant de brancher une valise, identifiez aussi l’année, le moteur et le type de connecteur : une 406 ancienne peut posséder une prise 16 broches sans être pleinement compatible avec un lecteur OBD2 universel.
Sommaire
- Emplacement de la prise selon la 406
- Différence entre diagnostic PSA et OBD2
- Contrôles avant de connecter une valise
- Lecture des défauts : méthode et limites
- Pannes fréquentes de prise diagnostic
Où se trouve la prise OBD sur une Peugeot 406 ?
Sur la plupart des Peugeot 406 phase 2, commercialisées à partir de 1999, la prise diagnostic à 16 broches se situe sous le tableau de bord, à gauche du volant. Elle est généralement cachée derrière un petit cache amovible, à proximité de la commande de réglage en hauteur des projecteurs. Le cache se déclipse à la main ; évitez de faire levier avec un tournevis sur un plastique âgé, souvent devenu cassant.
Berline et break 406

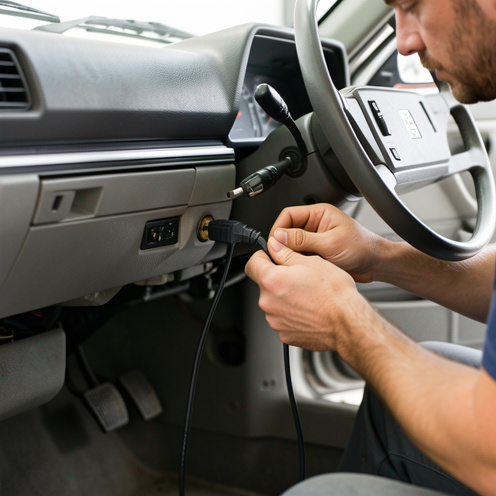

Sur les berlines et breaks phase 2, recherchez d’abord la molette de réglage des phares, à gauche de la colonne de direction. La prise OBD Peugeot 406 est placée juste au-dessous ou derrière le cache voisin selon la finition. Elle est orientée vers le bas : allongez-vous côté conducteur avec une lampe frontale pour contrôler les 16 alvéoles.
Prise diag 406 Coupé
La prise diag 406 Coupé se trouve aussi dans la zone basse à gauche du volant. Selon le millésime et l’équipement, elle peut être derrière le cache proche de la commande de phares ou à proximité du bouton ESP. Ne confondez pas la prise de diagnostic avec les connecteurs de faisceau accessibles après dépose d’une garniture : la prise recherchée est une embase trapézoïdale à 16 voies, prévue pour recevoir directement la fiche de valise.
Cas des 406 phase 1
Les 406 phase 1, produites avant le restylage de 1999, demandent davantage de prudence. Certaines disposent d’une prise PSA spécifique, parfois ronde ou à 30 voies selon le calculateur et la motorisation. D’autres reçoivent une prise 16 broches, mais le dialogue avec un boîtier générique reste aléatoire. Une interface dédiée au diagnostic PSA et le bon adaptateur sont alors souvent nécessaires, notamment sur les moteurs essence XU, V6 ES9 ou diesels à gestion électronique ancienne.
| Version de 406 | Zone à inspecter | Compatibilité attendue |
|---|---|---|
| Berline/break phase 2 | Bas du tableau de bord, à gauche du volant | 16 broches ; OBD2 variable selon année et moteur |
| 406 Coupé phase 2 | Cache sous commande de phares ou zone ESP | 16 broches ; outil PSA préférable |
| Phase 1 | Selon version, sous planche de bord ou connecteur PSA | Adaptateur ou interface spécifique possible |
Prise 16 broches ne signifie pas toujours OBD2 universel
Cette distinction évite beaucoup d’achats inutiles. L’OBD correspond à un diagnostic embarqué ; l’OBD2, aussi nommé EOBD en Europe, définit notamment une prise 16 broches et des protocoles standardisés pour les émissions polluantes. En Europe, l’EOBD s’est généralisé progressivement : obligation sur les nouvelles homologations essence à partir de 2000, puis sur les diesels quelques années plus tard.
Une 406 essence récente peut donc communiquer avec un lecteur OBD2 simple pour les défauts moteur antipollution, alors qu’une 406 diesel antérieure à la généralisation EOBD ou une phase 1 peut ne fournir que peu d’informations, voire aucune. Les calculateurs ABS, airbag, climatisation, BSI ou boîte automatique exigent habituellement un outil compatible avec les protocoles PSA. Un dongle Bluetooth bon marché ne remplace pas cette fonction.
Un lecteur universel est utile pour un code moteur de type P0xxx. Pour localiser une panne ABS, un défaut d’airbag ou réaliser des tests d’actionneurs, il faut une interface adaptée au véhicule et au calculateur concerné.
Contrôler la prise OBD 406 avant de brancher la valise
Le diagnostic commence par l’alimentation électrique. Une batterie faible produit des défauts parasites et peut empêcher la communication avec certains calculateurs. Sur une 406, visez au moins 12,4 V moteur arrêté ; sous 12 V, rechargez la batterie avant d’interpréter les codes.
Outils utiles
- Lampe frontale ou baladeuse ;
- Lecteur OBD2 ou interface de diagnostic compatible PSA ;
- Multimètre ;
- Chargeur de batterie stabilisé si la séance est longue ;
- Carnet ou capture d’écran pour conserver les codes avant effacement.
La broche 16 doit recevoir le +12 V permanent et les broches 4 et 5 correspondent aux masses. Si votre valise ne s’allume pas, commencez par contrôler le fusible associé à la prise accessoires ou à l’alimentation diagnostic, selon le montage. Ne pontagez jamais une broche au hasard : un court-circuit peut endommager le faisceau ou un calculateur.
Inspectez également les alvéoles. Une fiche forcée, l’humidité ou une ancienne alarme peuvent tordre une cosse ou arracher un fil. Sur les autos restaurées, les ajouts électriques sous la planche de bord expliquent régulièrement une prise sans alimentation ou une communication intermittente.
Comment lire les défauts sans remplacer des pièces au hasard
- Coupez le contact et branchez la valise sans contrainte sur le connecteur.
- Mettez le contact, sans démarrer dans un premier temps.
- Sélectionnez la marque, le modèle, l’année et la motorisation exacte : 2.0 EW10J4, 2.2 HDi, 2.0 HDi, V6 210 ou 3.0 V6, par exemple.
- Relevez tous les codes, leur statut et les données figées avant de les effacer.
- Vérifiez le symptôme associé : démarrage difficile, ratés, manque de puissance, voyant moteur, ABS ou airbag.
- Contrôlez le faisceau, les connecteurs, les masses et les valeurs mesurées avant de commander une pièce.
Un code défaut désigne un circuit ou une incohérence, pas automatiquement l’organe à remplacer. Un défaut de sonde lambda peut provenir d’une prise oxydée, d’un fil coupé près de l’échappement, d’une fuite d’air à l’admission ou d’un problème d’alimentation. Sur 2.0 HDi, un défaut de pression de suralimentation demande de contrôler durites, électrovanne et dépression avant d’accuser le turbo.
Effacer un voyant : ce que la prise diagnostic permet vraiment
Effacer les défauts avec la prise OBD 406 ne répare pas la cause. Si le défaut est permanent, le voyant revient souvent dès la remise du contact ou après quelques kilomètres. Après une intervention réussie, l’effacement reste utile pour repartir avec une mémoire propre et confirmer que la panne ne réapparaît pas.
Pour les systèmes de sécurité, gardez une règle stricte : ne manipulez pas les connecteurs d’airbag contact mis, et débranchez la borne négative de batterie avant toute intervention sur un siège, un prétensionneur ou le volant. Attendez quelques minutes avant de déconnecter un élément pyrotechnique. Une valise permet de lire un défaut airbag ; elle ne rend pas un système sûr si le câblage ou le composant est défaillant.
Prise OBD 406 : les points à retenir avant votre diagnostic
Sur une 406 phase 2, cherchez en priorité sous le volant, près de la commande de réglage des phares ; le Coupé conserve cette logique avec quelques variations d’habillage autour du bouton ESP. Vérifiez ensuite l’année et la motorisation : une prise 16 voies ne garantit pas l’accès complet avec une application universelle. Batterie saine, alimentation de la broche 16, identification exacte du calculateur et sauvegarde des codes constituent la bonne méthode. Cette approche évite d’effacer des indices utiles et de remplacer une pièce coûteuse sur la seule base d’un libellé de défaut.
