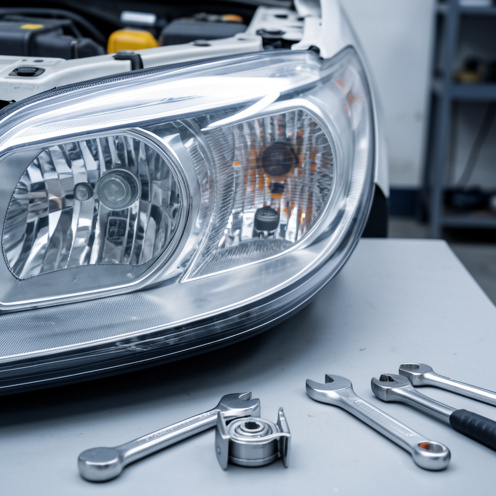

Remplacer une agrafe d’ampoule H7

Une agrafe d’ampoule H7 cassée transforme un simple remplacement d’ampoule en panne de maintien dans le projecteur. Sur une Peugeot 406 Coupé, cette petite tringle en acier ressort plaque la collerette métallique de l’ampoule contre son siège. Sans elle, le faisceau devient imprécis, l’ampoule peut vibrer et le capuchon arrière ne garantit plus une fermeture correcte.

Le bon réflexe consiste à identifier le bloc optique, la fonction de l’ampoule et la forme exacte de l’agrafe avant toute commande. Les clips universels vendus pour H1, H3, H4 et H7 dépannent rarement un phare d’origine : l’ampoule H7 possède une collerette standard, alors que le point d’articulation, le crochet et la tension du ressort dépendent du projecteur.

Sommaire

• Contrôler l’agrafe et confirmer le diagnostic
• Identifier la bonne pièce sur 406 Coupé
• Remplacer l’agrafe d’ampoule H7 étape par étape
• Éviter les réparations qui compromettent l’éclairage
• Vérifier le faisceau après remontage

À quoi sert une agrafe d’ampoule H7 ?

L’agrafe, aussi appelée clip ressort ou tringle de retenue, assure trois fonctions : elle maintient l’ampoule en appui, place correctement le filament dans le réflecteur et évite les mouvements dus aux vibrations. Une H7 mal immobilisée peut éclairer trop haut, trop bas ou produire une zone sombre devant la voiture.

Sur une 406 Coupé équipée d’un projecteur halogène à ampoule H7, l’agrafe pivote généralement sur un côté du support puis se verrouille sous un ergot de l’autre côté. Le connecteur électrique deux voies alimente l’ampoule ; il ne participe jamais à son maintien mécanique.

Une ampoule qui tient « à peu près » grâce au capuchon, à la prise ou à un morceau de ruban adhésif n’est pas correctement fixée. La chaleur du phare et les vibrations rendent ce montage instable.

Diagnostiquer avant d’acheter une agrafe

Retirez le capuchon arrière du phare, contact coupé et ampoule refroidie. Observez le support avec une lampe. Une agrafe est parfois simplement déclipsée, tordue ou sortie de son axe. Dans ce cas, son remplacement n’est pas toujours nécessaire.

Ne confondez pas une agrafe cassée avec un support d’ampoule fissuré. Si le crochet moulé dans le réflecteur ou dans la platine du projecteur a disparu, une agrafe neuve ne pourra pas se verrouiller. Selon la conception du phare, la solution durable passe par la remise en état du support ou par le remplacement du bloc optique.

Quelle agrafe choisir pour une Peugeot 406 Coupé ?

La compatibilité ne se déduit jamais du seul marquage H7. Il faut relever la référence gravée sur le projecteur, comparer la forme de la tringle déposée et vérifier son sens de montage. Prenez une photo nette avant démontage, puis mesurez approximativement la largeur de l’agrafe, la longueur des branches et la position de la boucle de verrouillage.

La 406 Coupé doit être traitée séparément de la berline et du break. Des optiques de même génération visuelle peuvent recevoir un système de retenue différent. Les variations liées à la phase, au fabricant du projecteur, à l’équipement d’origine et à une éventuelle réparation antérieure comptent davantage que l’année inscrite sur la carte grise.

Sources de pièce à privilégier

• Agrafe provenant d’un phare strictement identique : solution la plus fiable si la pièce est saine et conserve sa tension.
• Kit de réparation dédié à la référence du projecteur : intéressant lorsqu’il comprend l’agrafe et son point d’ancrage.
• Bloc optique donneur : pertinent si le crochet, l’axe ou le réflecteur sont endommagés.
• Clip universel : à retenir seulement après comparaison précise des dimensions et de la force de rappel.

Comptez environ 5 à 15 € pour un lot de clips adaptable, 15 à 40 € pour une pièce spécifique ou un petit kit, et davantage pour un phare complet selon son état. Une pièce d’occasion doit être exempte de rouille profonde, de branche blanchie par fatigue ou de déformation permanente.

Remplacer une agrafe d’ampoule H7 : méthode pas à pas

Niveau : facile à intermédiaire. Durée : 20 à 45 minutes pour un côté accessible. Risque principal : casser un ergot plastique du projecteur ou monter l’ampoule de travers.

Outillage

• Gants propres ou chiffon non pelucheux ;
• Lampe d’atelier ;
• Petit tournevis plat, uniquement si l’accès l’exige ;
• Pince fine pour guider une extrémité d’agrafe ;
• Alcool adapté et chiffon propre si le verre de l’ampoule a été touché.

1. Stationnez sur sol plat, coupez le contact, retirez la clé et attendez le refroidissement complet du phare.
2. Ouvrez le capot. Déposez le cache arrière du projecteur en respectant son système de fermeture afin de préserver l’étanchéité.
3. Débranchez la prise de l’ampoule H7 en tirant dans l’axe. Ne tirez jamais sur les fils.
4. Repérez la position de l’ampoule : son ergot de collerette doit correspondre à l’encoche du réflecteur. Photographiez l’ensemble si l’accès est réduit.
5. Déverrouillez l’ancienne agrafe en poussant légèrement vers l’avant, puis en la décalant sous son crochet. Si elle est encore articulée, ouvrez-la sans la tordre.
6. Retirez l’ampoule et les éventuels fragments métalliques. Aucun morceau ne doit rester dans le projecteur.
7. Engagez la nouvelle agrafe sur son axe ou dans ses logements, exactement dans le sens de l’ancienne. Vérifiez qu’elle pivote sans jeu excessif.
8. Placez l’ampoule H7 dans son siège. Manipulez-la par son culot métallique ; les traces de doigts sur le bulbe réduisent sa durée de vie.
9. Rabattez l’agrafe. La pression doit être franche et régulière, sans devoir écraser la tringle avec un outil. Verrouillez-la sous le crochet.
10. Rebranchez la prise, remettez le capuchon arrière puis testez le feu de croisement.

Sur certains accès serrés de 406 Coupé, déposer la batterie, un conduit d’air ou un élément périphérique peut sembler tentant. Évitez de démonter plus que nécessaire. Si vos mains ne passent pas sans contrainte, confiez l’opération à un atelier : une fixation d’ampoule mal posée coûtera plus cher qu’une courte intervention professionnelle.

Réparations à éviter sur le clip de phare

Le fil de fer, les colliers plastiques, la colle, le mastic et le ruban adhésif ne résistent pas correctement au cycle chaleur-humidité d’un projecteur. Ils peuvent déplacer l’ampoule, gêner la fermeture du capuchon ou dégrader le réflecteur. Une agrafe fortement tordue ne retrouve pas sa force de rappel par simple redressage : elle peut céder lors du prochain remplacement.

Les ampoules LED H7 de remplacement demandent aussi de la prudence. Leur culot, leur adaptateur ou leur dissipateur peuvent modifier la position de fixation. Vérifiez la compatibilité avec le projecteur, l’espace derrière le capuchon et l’homologation applicable au véhicule. Une agrafe saine ne corrige pas une source lumineuse trop longue ou mal centrée.

Agrafe ampoule H7 : contrôles finaux sur route

Après remontage, allumez les feux de croisement face à un mur situé à quelques mètres. Comparez la hauteur et la netteté des deux faisceaux. Un faisceau très différent de l’autre côté signale souvent une ampoule mal orientée, avant d’accuser un défaut de réglage du phare.

• Le capuchon arrière est fermé sur toute sa périphérie.
• La prise est entièrement engagée et les fils ne sont pas pincés.
• L’ampoule ne bouge pas en exerçant une légère pression sur son culot, phare éteint.
• Aucune lumière parasite ne sort par l’arrière du projecteur.
• Le faisceau reste stable moteur tournant, même avec les vibrations.

Une agrafe d’ampoule H7 adaptée redonne au projecteur sa géométrie d’origine. Si le verrouillage reste incertain, si l’ancrage est cassé ou si de la condensation apparaît après l’intervention, immobilisez la réparation au stade du diagnostic et faites contrôler le phare. Sur une 406 Coupé entretenue dans le temps, cette petite pièce mérite un montage aussi propre que l’ampoule elle-même.
